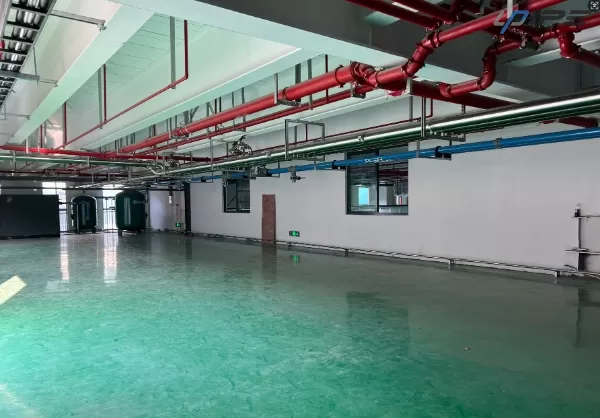

Tata letak perpipaan udara bertekanan paduan aluminium memainkan peran penting dalam memastikan efisiensi, keandalan, dan keamanan sistem udara bertekanan industri. Jaringan perpipaan yang dirancang dengan baik tidak hanya meminimalkan kehilangan energi tetapi juga mengurangi biaya perawatan, meningkatkan kualitas udara, dan memperpanjang umur peralatan. Perpipaan paduan aluminium, dengan kombinasi struktur ringan, ketahanan korosi, dan fitur perakitan modular, telah menjadi pilihan utama untuk fasilitas manufaktur modern, bengkel, dan pabrik industri. Dalam postingan blog ini, UPIPE , eksportir sistem perpipaan industri berkinerja tinggi, akan membagikan prinsip-prinsip dasar tata letak perpipaan udara bertekanan paduan aluminium yang dijual, serta konfigurasi tata letak umum, dll.
Sebelum mengeksplorasi strategi tata letak, penting untuk memahami mengapa paduan aluminium telah menjadi material dominan dalam sistem udara terkompresi.
* Tahan Korosi: Tidak seperti pipa baja tradisional, paduan aluminium tidak mudah berkarat, yang memastikan pasokan udara yang lebih bersih dan mencegah kontaminasi pada peralatan pneumatik.
* Ringan namun Tahan Lama: Berat yang berkurang membuat pemasangan lebih cepat dan lebih sedikit tenaga kerja, sekaligus mempertahankan kekuatan mekanis untuk menangani tekanan tinggi.
* Permukaan Internal yang Halus: Kehilangan gesekan lebih rendah dan penurunan tekanan berkurang dibandingkan dengan sistem baja galvanis atau PVC.
* Sistem Sambungan Modular: Perlengkapan sambung cepat menyederhanakan konfigurasi ulang, perluasan, dan perbaikan.
Sifat-sifat ini membuat paduan aluminium ideal untuk tata letak kompleks yang mengutamakan efisiensi dan kemampuan beradaptasi.
Efisiensi sistem udara bertekanan sangat bergantung pada tata letak perpipaan. Jaringan yang dirancang dengan buruk dapat menyebabkan penurunan tekanan yang berlebihan, distribusi udara yang tidak merata, dan peningkatan konsumsi energi.
Kehilangan tekanan terjadi akibat gesekan antara udara terkompresi dan dinding pipa internal. Untuk meminimalkannya:
* Gunakan diameter pipa utama terbesar yang memungkinkan.
* Pastikan jalur perpipaan sependek dan langsung mungkin.
* Hindari tikungan, pemasangan, dan pembatasan yang tidak perlu.
Tata letak yang direncanakan dengan baik memastikan tekanan yang sama di semua outlet:
* Pertimbangkan tata letak melingkar untuk fasilitas besar.
* Distribusikan udara secara merata untuk menghindari kelebihan beban pada satu bagian sistem.
* Menyediakan beberapa titik umpan untuk zona dengan permintaan tinggi.
Udara bertekanan mengandung uap air yang dapat mengembun di dalam pipa:
* Pasang saluran utama dengan sedikit kemiringan (sekitar 1–2%) ke arah titik pembuangan.
* Tempatkan kaki penetes di lokasi yang strategis.
* Pastikan titik pengambilan ditempatkan di bagian atas pipa untuk menghindari tumpahan air.
Fasilitas yang berbeda memerlukan strategi tata letak yang berbeda pula. Konfigurasi utama untuk perpipaan udara bertekanan paduan aluminium meliputi:
Tata letak loop menghubungkan pipa utama dalam sirkuit tertutup di sekitar fasilitas.
* Keuntungan: Distribusi udara merata, penurunan tekanan lebih rendah, redundansi jika terjadi penyumbatan.
* Aplikasi: Bengkel besar, pabrik otomotif, dan fasilitas dengan permintaan udara yang terdistribusi secara merata.
Satu jalur utama membentang melalui fasilitas tersebut, dengan jalur cabang meluas ke stasiun kerja.
* Keuntungan: Pemasangan mudah, biaya material lebih rendah.
* Keterbatasan: Variasi tekanan antara outlet dekat dan jauh.
Kombinasi putaran dan cabang yang membentuk jaringan.
* Keuntungan: Distribusi seimbang dengan fleksibilitas untuk ekspansi.
* Aplikasi: Pabrik manufaktur kompleks dengan beragam zona produksi.
Saat merencanakan tata letak, beberapa faktor harus dievaluasi untuk memastikan kinerja yang optimal:
* Diameter pipa yang benar sangat penting untuk mengurangi kehilangan gesekan.
* Pipa yang terlalu besar akan meningkatkan biaya secara tidak perlu, sedangkan pipa yang terlalu kecil akan menyebabkan penurunan tekanan yang tinggi.
* Gunakan laju aliran, persyaratan tekanan, dan kehilangan tekanan yang diizinkan untuk menentukan ukuran yang tepat.
* Hindari menempatkan pipa di dekat sumber panas untuk mencegah pemuaian dan kerusakan.
* Jauhkan pipa dari lantai karena dapat rusak oleh forklift atau serpihan.
* Gunakan instalasi yang dipasang di dinding atau di atas kepala untuk keselamatan dan aksesibilitas.
* Gunakan alat penyambung cepat yang direkomendasikan pabrik untuk menjaga integritas sistem.
* Minimalkan penggunaan siku, tee, dan reducer untuk membatasi turbulensi.
* Perpipaan paduan aluminium memungkinkan modifikasi di masa mendatang tanpa perlu pengelasan atau pemasangan ulir.
* Rancang tata letak dengan mempertimbangkan titik perluasan potensial.
Sistem perpipaan paduan aluminium biasanya lebih mudah dipasang daripada pipa logam tradisional, tetapi perhatian terhadap detail tetap penting.
Buat diagram berskala yang menunjukkan rute yang tepat, posisi outlet, dan struktur pendukung.
Gunakan penyangga pipa secara berkala (biasanya setiap 1–2 meter) untuk mencegah kendur dan tekanan pada sambungan.
Kebocoran kecil sekalipun dapat menyebabkan kehilangan energi yang signifikan seiring waktu. Gunakan material penyegel yang kompatibel dan periksa semua sambungan setelah perakitan.
Ikuti standar industri yang relevan (seperti ISO 8573 untuk kualitas udara) dan kode bangunan setempat.
Bahkan dengan paduan aluminium yang tahan korosi, pemeriksaan rutin sangat penting:
* Deteksi Kebocoran: Gunakan detektor kebocoran ultrasonik untuk mengidentifikasi dan memperbaiki kebocoran dengan segera.
* Pengelolaan Saluran Pembuangan: Kosongkan titik pembuangan secara berkala untuk mencegah penumpukan air.
* Perawatan Filter: Pastikan filter di titik-titik utama bersih untuk menjaga kualitas udara.
Dengan menggabungkan jadwal pemeliharaan preventif, umur dan efisiensi sistem diperpanjang secara signifikan.
Tata letak perpipaan udara bertekanan paduan aluminium yang dioptimalkan dapat menghasilkan penghematan energi yang substansial:
* Beban Kompresor Lebih Rendah: Penurunan tekanan yang berkurang berarti kompresor bekerja lebih sedikit untuk mempertahankan tekanan yang dibutuhkan.
* Peningkatan Umur Peralatan: Tekanan yang stabil mengurangi keausan pada peralatan dan mesin pneumatik.
* Dampak Keberlanjutan: Lebih sedikit energi yang terbuang berarti jejak karbon yang lebih kecil.
Tata letak perpipaan udara tekan paduan aluminium merupakan faktor penentu kinerja keseluruhan sistem udara tekan industri. Melalui desain yang cermat, ukuran pipa yang tepat, distribusi yang seimbang, dan pemasangan yang tepat, fasilitas dapat menghasilkan udara yang lebih bersih, konsumsi energi yang lebih rendah, dan operasi yang lebih andal. Keunggulan inheren paduan aluminium—konstruksi yang ringan, ketahanan terhadap korosi, dan kemudahan modifikasi—menjadikannya material yang ideal untuk instalasi baru maupun peningkatan sistem. Pada akhirnya, jaringan perpipaan yang terencana dengan baik bukan sekadar pilihan infrastruktur, tetapi juga investasi jangka panjang dalam efisiensi operasional dan keberlanjutan.
