Ukuran Pipa Udara Terkompresi: Cara Menghitung Penurunan Tekanan dan Memilih Diameter Pipa yang Tepat

2026-10-16
Pelajari cara mengukur pipa udara bertekanan, memperkirakan penurunan tekanan, memperhitungkan perlengkapan dan permintaan di masa mendatang, dan memilih sistem perpipaan aluminium industri.

Mengapa Ukuran Pipa Udara Terkompresi Penting

Distribusi udara bertekanan sering kali diperlakukan sebagai bagian sekunder dari sistem utilitas pabrik, namun jaringan perpipaan dapat menentukan apakah tekanan yang dihasilkan oleh kompresor benar-benar mencapai titik penggunaan. Diameter pipa, total panjang pipa, fitting, katup, filter, pengering, dan tata letak jalur utama dan cabang semuanya berkontribusi terhadap kehilangan tekanan. Ketika jaringan berukuran terlalu kecil, pembangkit listrik dapat memberikan kompensasi dengan meningkatkan tekanan pelepasan kompresor, yang dapat meningkatkan penggunaan energi tanpa memperbaiki desain distribusi yang mendasarinya.

Titik referensi NRCan: sistem udara bertekanan yang dirancang dengan baik secara umum harus menjaga kehilangan tekanan total antara pelepasan kompresor dan titik penggunaan akhir jauh di bawah 10% tekanan pelepasan kompresor. NRCan juga mencatat bahwa, dalam sistem referensi 100 psi, setiap tambahan tekanan pelepasan sebesar 2 psi dapat meningkatkan penggunaan energi sekitar 1% pada keluaran penuh.

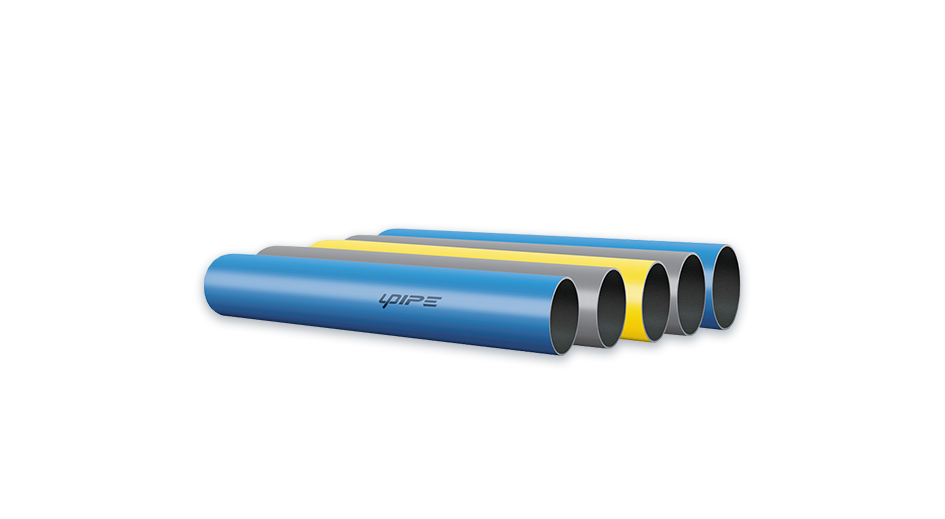

Pipa Udara Terkompresi

1. Tentukan Input Desain Sebelum Memilih Diameter Pipa

Ukuran pipa harus dimulai dengan persyaratan sistem, bukan dengan ukuran pipa yang diinginkan. Minimal, tetapkan hal-hal berikut:

· Tekanan yang diperlukan pada titik penggunaan yang paling terpencil atau kritis.

· Permintaan udara tekan puncak dan normal, sebaiknya dinyatakan dalam SCFM atau dasar aliran lain yang ditentukan dengan jelas.

· Panjang jalur utama dan jarak jalur cabang terpanjang.

· Jumlah dan jenis fitting, katup, filter, pengering, regulator, dan konektor cepat pada jalur aliran.

· Kualitas udara yang disyaratkan dan kelas kemurnian ISO 8573-1 yang berlaku jika relevan.

· Ekspansi produksi yang diharapkan dan apakah sistem distribusi akan memerlukan tambahan cabang atau cabang nantinya.

Jangan mengukur pipa hanya dari tenaga kompresor saja. Papan nama kompresor menggambarkan mesin tersebut, sedangkan ukuran pipa harus memperhitungkan kebutuhan udara aktual dan hambatan antara pasokan dan titik penggunaan.


2. Tetapkan Alur Desain

Untuk desain awal, kerangka teknik yang berguna adalah:

Q_design = Σ(Q_equipment × faktor permintaan) + tunjangan pertumbuhan

Ini adalah rumus perencanaan dan bukan persamaan kode universal. Faktor permintaan bergantung pada berapa banyak beban pneumatik yang beroperasi secara bersamaan dan harus didasarkan pada perilaku produksi aktual atau asumsi teknik yang terdokumentasi. NRCan mencatat tunjangan pertumbuhan sebesar 20%–30% sebagai pertimbangan pembelian praktis untuk kapasitas kompresor; tunjangan sistem perpipaan yang sesuai harus dipilih berdasarkan proyek dan bukan diterapkan secara membabi buta.


3. Gunakan Penurunan Tekanan sebagai Batasan Desain

Penurunan tekanan adalah perbedaan antara tekanan yang tersedia di hulu dan tekanan yang diberikan di hilir. Dalam sistem udara bertekanan nyata, kehilangan tekanan terjadi pada pipa lurus dan pada komponen seperti siku, tee, katup, filter, pengering, dan konektor. NRCan secara khusus memperingatkan bahwa sambungan, tikungan, dan titik sambungan menimbulkan kehilangan tekanan tambahan dan menyediakan data referensi dengan panjang yang setara untuk alat kelengkapan umum.

Target teknik: memperlakukan penurunan tekanan sebagai anggaran sistem. Sediakan tekanan yang cukup untuk jaringan perpipaan sehingga peralatan akhir tetap menerima tekanan yang diperlukan tanpa memaksa kompresor beroperasi pada tekanan pelepasan yang terlalu tinggi.


Anggaran tekanan first-pass yang berguna

· Tekanan pelepasan kompresor

· Hilangnya tekanan pada pengering dan filter

· Kehilangan tekanan melalui pipa utama

· Kehilangan tekanan melalui pipa cabang dan fitting

· Kehilangan filtrasi/regulasi di tempat penggunaan

· Tekanan yang diperlukan pada saluran masuk peralatan

Desain harus menutup anggaran tekanan ini sebelum diameter pipa akhir dipilih. Jika kerugian yang dihitung terlalu tinggi, pilihannya adalah dengan meningkatkan diameter pipa, memperpendek jalur aliran, mengurangi alat kelengkapan yang tidak perlu, memperbaiki tata letak, atau menggunakan pengaturan distribusi melingkar jika diperlukan.


4. Gunakan Data Aliran yang Dipublikasikan untuk Pemilihan Pipa Awal

Natural Resources Canada menerbitkan tabel referensi perkiraan aliran udara per 1.000 kaki pipa pada penurunan tekanan 1 psi. Nilai-nilai ini berguna untuk perbandingan awal, bukan untuk penghitungan proyek akhir.

Diameter Pipa Nominal

Kira-kira. Aliran pada 1 psi / 1.000 kaki (SCFM)

1 masuk

36

2 masuk

263

3 inci

431

4 inci

909

6 inci

2.679

8 inci

6.757

10 masuk

14.286

Data referensi direproduksi dari Natural Resources Canada. Kondisi: perkiraan aliran udara per 1.000 kaki pipa untuk penurunan tekanan 1 psi. Gunakan hanya sebagai perbandingan awal; konfirmasikan ukuran akhir dengan perhitungan spesifik proyek.


5. Jangan Abaikan Kelengkapan dan Panjang Setara

Perhitungan pipa lurus terlihat dapat diterima sementara sistem sebenarnya masih mengalami kehilangan tekanan yang berlebihan. Alasannya adalah setiap siku, tee, katup, dan sambungan menambah hambatan. NRCan memberikan contoh panjang ekuivalen: untuk pipa nominal 1 inci, siku 90° ditempatkan pada pipa lurus ekuivalen sekitar 2,5 kaki; untuk pipa berukuran 4 inci, nilai referensi yang sama adalah sekitar 12 ft. Ini hanyalah indikator, bukan nilai desain proyek.

Implikasi praktisnya sederhana : ketika membandingkan dua tata letak dengan panjang pipa yang serupa, tata letak dengan putaran pembatas yang lebih sedikit dan sambungan yang terencana lebih baik dapat menghasilkan kehilangan tekanan total yang lebih rendah.

6. Bandingkan Tata Letak Cabang dengan Tata Letak Lingkaran

Jaringan cabang berujung tunggal memasok udara melalui satu jalur utama. Main yang dilingkarkan menciptakan beberapa kemungkinan jalur antar bagian sistem. Untuk pabrik dengan beberapa area produksi, loop dapat membantu mendistribusikan aliran secara lebih merata dan mengurangi sensitivitas terhadap satu jalur buntu yang panjang, asalkan diameter pipa dan desain cabang sesuai.

Catatan desain: loop tidak secara otomatis menyelesaikan masalah penurunan tekanan. Loop tersebut masih memerlukan diameter pipa yang memadai, cabang yang seimbang, katup isolasi yang sesuai, dan tata letak yang mencerminkan permintaan produksi aktual.


7. Sertakan Kebocoran Udara dalam Tinjauan Sistem

Ukuran pipa dan pengelolaan kebocoran merupakan tugas teknik yang berbeda, namun keduanya memengaruhi jumlah udara bertekanan yang harus diproduksi oleh pabrik. NRCan menyatakan bahwa bukan hal yang aneh jika 20%–30% keluaran kompresor muncul sebagai kebocoran udara di fasilitas industri pada umumnya, dan bahwa program deteksi dan perbaikan kebocoran yang proaktif dapat mengurangi kebocoran hingga di bawah 10% dari produksi udara tekan pabrik.

Contoh dari NRCan: contoh referensi memperkirakan biaya pemeliharaan kebocoran 100 cfm pada tekanan 100 psi adalah sekitar US$8.500 per tahun dengan asumsi 4.250 jam operasional dan biaya listrik US$0,10/kWh. Ini adalah skenario ilustratif, bukan angka biaya universal; biaya sebenarnya tergantung pada tekanan, jam, efisiensi kompresor dan harga listrik.


8. Pilih Material Pipa dan Sistem Sambungannya

Setelah diameter dan tata letak yang diperlukan dipahami, material dan desain sambungan menjadi bagian dari keputusan siklus hidup. Untuk distribusi udara bertekanan industri, pertimbangan utama mencakup perilaku korosi, kondisi permukaan internal, integritas sambungan, metode pemasangan, akses pemeliharaan, dan kemampuan untuk memperluas jaringan.

Dokumentasi produk UPIPE mencantumkan sistem perpipaannya untuk udara bertekanan, vakum, dan gas inert seperti helium, nitrogen, dan argon , dengan ukuran nominal dari DN20 hingga DN200 dan tekanan kerja terdaftar sebesar 16 bar. Katalog ini juga menyoroti desain pemasangan ukuran penuh, penyegelan aktif, sambungan penjepit cincin cembung, dan fitur sambungan cepat.

Penting: Peringkat produk UPIPE adalah nilai dokumentasi produk. Insinyur aplikasi harus memverifikasi konfigurasi produk yang berlaku, suhu, media, persyaratan lokal, dan kondisi proyek sebelum menentukan sistem.


9. Contoh Desain yang Dikerjakan

Pertimbangkan lini produksi dengan aliran desain puncak 800 SCFM. Jalur distribusi utama cukup panjang sehingga kehilangan tekanan tidak dapat dievaluasi hanya dari diameter pipa saja; fitting, katup dan sambungan cabang juga harus disertakan.

1. Langkah 1: Konfirmasikan tekanan yang diperlukan pada titik penggunaan yang paling menuntut.

2. Langkah 2: Tetapkan anggaran penurunan tekanan untuk jaringan distribusi.

3. Langkah 3: Gunakan tabel alur yang dipublikasikan hanya sebagai penyaringan awal untuk calon diameter.

4. Langkah 4: Tambahkan efek panjang ekuivalen untuk siku, tee, dan katup, lalu hitung penurunan tekanan penuh.

5. Langkah 5: Bandingkan susunan ujung tunggal dengan susunan melingkar jika beberapa area produksi dipasok.

6. Langkah 6: Periksa permintaan di masa depan, strategi manajemen kebocoran, dan akses pemeliharaan sebelum memilih konfigurasi akhir.

Poin pentingnya adalah 800 SCFM tidak secara otomatis memetakan ke satu ukuran pipa yang “benar”. Diameter yang benar bergantung pada penurunan tekanan yang diijinkan, panjang pipa, kondisi udara, konfigurasi fitting, dan tekanan penggunaan akhir yang diperlukan.


10. Pendekatan Rekayasa UPIPE

UPIPE mendekati perpipaan udara bertekanan sebagai sistem distribusi yang lengkap dan bukan kumpulan bagian-bagian pipa individual. Katalog produk menekankan kelengkapan ukuran penuh, penyegelan aktif, koneksi cepat, dan konfigurasi modular. Fitur-fitur ini dimaksudkan untuk mendukung sistem industri di mana kecepatan instalasi, keandalan koneksi, dan modifikasi di masa depan merupakan pertimbangan penting.

Untuk penyelidikan proyek, UPIPE merekomendasikan untuk memberikan informasi berikut sehingga konfigurasi perpipaan dapat dievaluasi dengan lebih efektif:

· Tekanan outlet kompresor dan kapasitas nominal kompresor

· Tekanan operasi yang diperlukan pada peralatan

· Permintaan udara puncak dan normal

· Panjang jalur utama dan tata letak lantai/area produksi

· Jumlah tetes dan titik koneksi peralatan utama

· Persyaratan kualitas udara, suhu atau lingkungan khusus apa pun

· Ekspansi yang diharapkan di masa depan atau jalur produksi tambahan


11. Kualitas Udara Tetap Penting Setelah Pengukuran Pipa

Ukuran pipa tidak menggantikan pengolahan udara. ISO 8573-1 menetapkan kelas kemurnian untuk udara terkompresi sehubungan dengan partikel, air dan minyak, dan juga mengidentifikasi kontaminan gas dan mikrobiologis. Kelas kemurnian yang diperlukan tergantung pada aplikasinya. Oleh karena itu, sistem yang lengkap harus mempertimbangkan kompresor, pengering, filter, penerima, pipa distribusi, dan pengolahan titik penggunaan sebagai satu sistem.


12. Daftar Periksa Praktis untuk Ukuran Pipa Udara Terkompresi

Memeriksa

Pertanyaan teknik

1

Tekanan apa yang harus tersedia pada titik kritis penggunaan?

2

Berapakah aliran udara desain puncak, dan berapa banyak permintaan yang terjadi secara simultan?

3

Berapa anggaran penurunan tekanan yang diijinkan dari kompresor ke titik penggunaan?

4

Berapa panjang jalur utama dan cabang?

5

Berapa banyak siku, tee, katup, filter, dan konektor pada jalur aliran?

6

Akankah tata letak distribusi melingkar lebih cocok dengan pengaturan pabrik?

7

Tunjangan apa yang diperlukan untuk ekspansi di masa depan?

8

Kelas kualitas udara dan kondisi lingkungan apa yang berlaku?

9

Bagaimana kebocoran terdeteksi dan dikelola setelah commissioning?


Kesimpulan

Ukuran pipa udara bertekanan yang efektif adalah masalah manajemen tekanan, bukan sekadar latihan pemilihan diameter pipa. Insinyur harus menyeimbangkan aliran udara puncak, batas penurunan tekanan, panjang pipa, alat kelengkapan, tata letak, kebocoran, perluasan di masa depan, dan persyaratan kualitas udara.

Data NRCan yang dipublikasikan memberikan poin referensi yang berguna: sistem yang dirancang dengan baik harus menjaga kehilangan tekanan total jauh di bawah 10% tekanan pelepasan kompresor; setiap tambahan tekanan pelepasan sebesar 2 psi dapat mewakili sekitar 1% lebih banyak penggunaan energi dalam kondisi referensinya; dan kebocoran industri pada umumnya dapat mencapai 20%–30% dari keluaran kompresor. Angka-angka ini menunjukkan mengapa desain distribusi dan pemeliharaan memerlukan perhatian yang sama seperti kompresor itu sendiri.

Untuk proyek industri yang menggunakan pipa aluminium, UPIPE menyediakan sistem modular yang mencakup aplikasi udara terkompresi, vakum, dan gas inert, dengan dokumentasi produk mencantumkan ukuran DN20-DN200 dan tekanan kerja 16 bar. Pemilihan spesifik proyek harus selalu diverifikasi berdasarkan kondisi operasi aktual dan persyaratan yang berlaku.

Butuh bantuan untuk meninjau tata letak perpipaan udara bertekanan industri? Hubungi UPIPE dengan persyaratan aliran udara, tekanan, panjang pipa, dan tata letak pabrik Anda untuk diskusi proyek.
