Manufaktur elektronik bergantung pada kondisi produksi yang stabil, lingkungan kerja yang bersih, dan kinerja peralatan yang konsisten. Udara bertekanan sering digunakan untuk peralatan pneumatik, peralatan otomatis, penanganan komponen, proses pembersihan, instrumentasi, dan operasi manufaktur lainnya. Karena fluktuasi tekanan kecil atau masalah kontaminasi dapat mempengaruhi efisiensi produksi, jaringan distribusi memerlukan perhatian teknis yang cermat.
Sistem perpipaan udara bertekanan yang dirancang dengan baik harus melakukan lebih dari sekadar mengangkut udara dari kompresor ke masing-masing mesin. Sistem ini perlu mempertahankan tekanan yang memadai, meminimalkan kebocoran, mendukung perubahan produksi di masa depan, dan menyediakan udara bersih dan andal di setiap titik penggunaan. Untuk pabrik elektronik, yang mengutamakan presisi dan kontinuitas, material pipa, tata letak, metode sambungan, drainase, dan akses pemeliharaan semuanya memengaruhi kinerja jangka panjang.
Area produksi elektronik mungkin berisi peralatan perakitan otomatis, aktuator pneumatik, mesin pick-and-place, peralatan pengujian, mesin pengemasan, dan peralatan presisi. Aplikasi ini dapat mempunyai pola konsumsi udara yang berbeda, yang berarti permintaan jarang konstan di seluruh fasilitas. Jaringan distribusi yang dirancang hanya pada konsumsi rata-rata mungkin mengalami kesulitan ketika beberapa mesin beroperasi secara bersamaan.
Hilangnya tekanan adalah pertimbangan penting lainnya. Udara yang melewati pipa panjang, siku, tee, katup, dan sambungan berukuran kecil mengalami hambatan. Kehilangan tekanan yang berlebihan dapat menurunkan kinerja peralatan pneumatik dan dapat mendorong operator untuk meningkatkan tekanan pelepasan kompresor jika tidak diperlukan. Sistem perpipaan udara bertekanan dengan ukuran yang tepat membantu memberikan tekanan yang dapat digunakan di tempat yang diperlukan tanpa menimbulkan kebutuhan energi yang dapat dihindari.
Kebersihan udara juga tidak kalah pentingnya. Manufaktur elektronik umumnya memerlukan lingkungan produksi yang terkendali, sehingga jaringan distribusi harus menghindari masuknya partikel karat, kerak, kelembapan, atau kontaminan lainnya. Inilah salah satu alasan mengapa pipa aluminium menarik untuk distribusi udara bertekanan: aluminium tidak menimbulkan karat internal yang terkait dengan pipa baja karbon konvensional, membantu menjaga jalur udara lebih bersih ketika keseluruhan proses pengolahan udara dirancang dengan benar.
Pemilihan material harus mempertimbangkan persyaratan tekanan, kondisi lingkungan, praktik pemasangan, masa pakai yang diharapkan, dan kebutuhan pemeliharaan. Pipa baja tradisional dapat memberikan kekuatan struktural, namun mungkin memerlukan lebih banyak tenaga kerja selama pemotongan, pemasangan benang, pengelasan, dan modifikasi. Korosi internal juga dapat menjadi perhatian ketika terdapat uap air di udara bertekanan yang tidak terkontrol dengan baik.
Pipa udara bertekanan aluminium menawarkan pendekatan yang berbeda. Konstruksinya yang ringan memudahkan penanganan selama pemasangan, sementara karakteristik tahan korosinya sangat cocok untuk distribusi udara bertekanan. Permukaan bagian dalam yang halus juga dapat membantu mengurangi hambatan aliran dibandingkan dengan bagian dalam pipa yang kasar atau rusak.
Untuk fasilitas manufaktur elektronik, nilai aluminium lebih dari sekedar pengurangan berat. Area produksi sering kali ditata ulang seiring dengan perubahan peralatan, peningkatan kapasitas, atau jalur produksi baru yang diperkenalkan. Susunan perpipaan aluminium modular dapat membuat perubahan ini lebih mudah dikelola karena bagian-bagiannya dapat disesuaikan tanpa terlalu bergantung pada pekerjaan panas atau fabrikasi ekstensif.
Tata letak yang baik dimulai dengan kebutuhan produksi sebenarnya, bukan lokasi fisik kompresor saja. Insinyur harus mengidentifikasi titik konsumsi utama, perkiraan permintaan simultan, tekanan operasi, panjang cabang, dan area ekspansi potensial sebelum menentukan ukuran dan rute pipa.
Susunan cincin atau putaran sering kali berguna di fasilitas manufaktur yang lebih besar karena udara bertekanan dapat mendekati titik permintaan dari lebih dari satu arah. Hal ini dapat membantu mendistribusikan tekanan secara lebih merata dan mengurangi efek satu cabang yang panjang. Jalur cabang yang lebih kecil kemudian dapat menghubungkan masing-masing mesin atau zona produksi ke jalur distribusi utama.
Faktor desain berikut harus dipertimbangkan bersama:
| Faktor desain | Mengapa itu penting |
|---|---|
| Permintaan udara | Menentukan kapasitas pipa yang sesuai |
| Diameter pipa | Mempengaruhi kecepatan dan kehilangan tekanan |
| Panjang rute | Jangka waktu yang lebih lama umumnya menciptakan resistensi yang lebih besar |
| Perlengkapan | Setiap tikungan dan sambungan menyumbang hambatan aliran |
| Ekspansi di masa depan | Mencegah desain ulang dini ketika produksi meningkat |
| Drainase | Membantu mengatur kelembapan dan kondensat |
| Katup isolasi | Sederhanakan pemeliharaan dan penghentian sebagian |
| Mengakses | Membuat inspeksi dan modifikasi lebih mudah |
Daripada memilih diameter pipa hanya berdasarkan outlet kompresor, desain harus memperhitungkan rute lengkap dari sumber udara ke titik penggunaan yang paling menuntut.
Kehilangan tekanan adalah salah satu masalah teknis terpenting dalam distribusi udara bertekanan. Setiap bagian pipa menciptakan hambatan, sementara fitting, katup, filter, sambungan fleksibel, dan perubahan arah menambah kerugian tambahan. Ketika penurunan tekanan total menjadi berlebihan, peralatan di ujung saluran mungkin menerima tekanan lebih kecil dari yang diharapkan.
Oleh karena itu, desain pipa udara bertekanan yang praktis bertujuan untuk menjaga keseimbangan yang tepat antara diameter pipa, aliran udara, jarak, dan persyaratan pengoperasian. Ukuran yang terlalu besar pada setiap pipa dapat meningkatkan biaya material awal tanpa memberikan manfaat yang proporsional, sedangkan ukuran yang terlalu kecil dapat menimbulkan masalah pengoperasian yang berkelanjutan.
Perutean pipa juga harus menghindari tikungan yang tidak perlu dan kelengkapan yang membatasi. Rute yang lebih pendek dan langsung umumnya mengurangi hambatan dan menyederhanakan pemasangan. Ketika distribusi jarak jauh tidak dapat dihindari, ukuran pipa yang tepat menjadi lebih penting.
Kebocoran adalah sumber utama pemborosan udara bertekanan. Hal ini dapat terjadi di sekitar fitting, katup, sambungan berulir, selang, segel yang rusak, atau sambungan yang tidak terpasang dengan baik. Dalam lingkungan manufaktur yang beroperasi selama berjam-jam, kebocoran yang relatif kecil sekalipun dapat menjadi sumber hilangnya energi yang signifikan seiring berjalannya waktu.
Untuk itu dalam suatu instalasi pipa udara tekan harus memberikan perhatian khusus terhadap kualitas sambungan. Teknologi sambungan yang andal, prosedur pemasangan yang benar, penyegelan yang tepat, dan pemeriksaan rutin semuanya berkontribusi terhadap pengendalian kebocoran.
Perpipaan aluminium UPIPE menggunakan alat kelengkapan khusus dan komponen sambungan yang dirancang untuk distribusi udara bertekanan modular. Pendekatan ini dapat menyederhanakan instalasi sekaligus menyediakan koneksi yang konsisten di seluruh jaringan. Namun, pencegahan kebocoran tidak boleh bergantung pada material pipa saja. Praktik pemasangan yang baik dan deteksi kebocoran secara berkala tetap penting.
Udara terkompresi secara alami mengandung uap air, dan pendinginan selama kompresi dan distribusi dapat menyebabkan kondensasi. Jika kelembapan tidak dikontrol dengan baik, kelembapan dapat terakumulasi di titik rendah, merusak komponen pneumatik, atau memengaruhi peralatan produksi yang sensitif.
Oleh karena itu, jaringan distribusi harus bekerja sama dengan pengering, filter, pemisah, saluran pembuangan, dan peralatan pengolahan udara lainnya. Penetapan rute pipa harus menghindari terbentuknya kantong-kantong yang tidak perlu dimana kondensat dapat terakumulasi, sementara titik drainase yang tepat harus dimasukkan ke dalam desain keseluruhan.
Untuk manufaktur elektronik, persyaratan kualitas udara harus ditentukan sesuai dengan penerapan sebenarnya. Udara yang digunakan untuk penggerak pneumatik umum mungkin memiliki persyaratan yang berbeda dari udara yang digunakan dalam pembersihan presisi atau proses kontak langsung. Jaringan perpipaan harus dirancang sebagai bagian dari strategi kualitas udara bertekanan yang lengkap dan bukan diperlakukan sebagai komponen yang terisolasi.

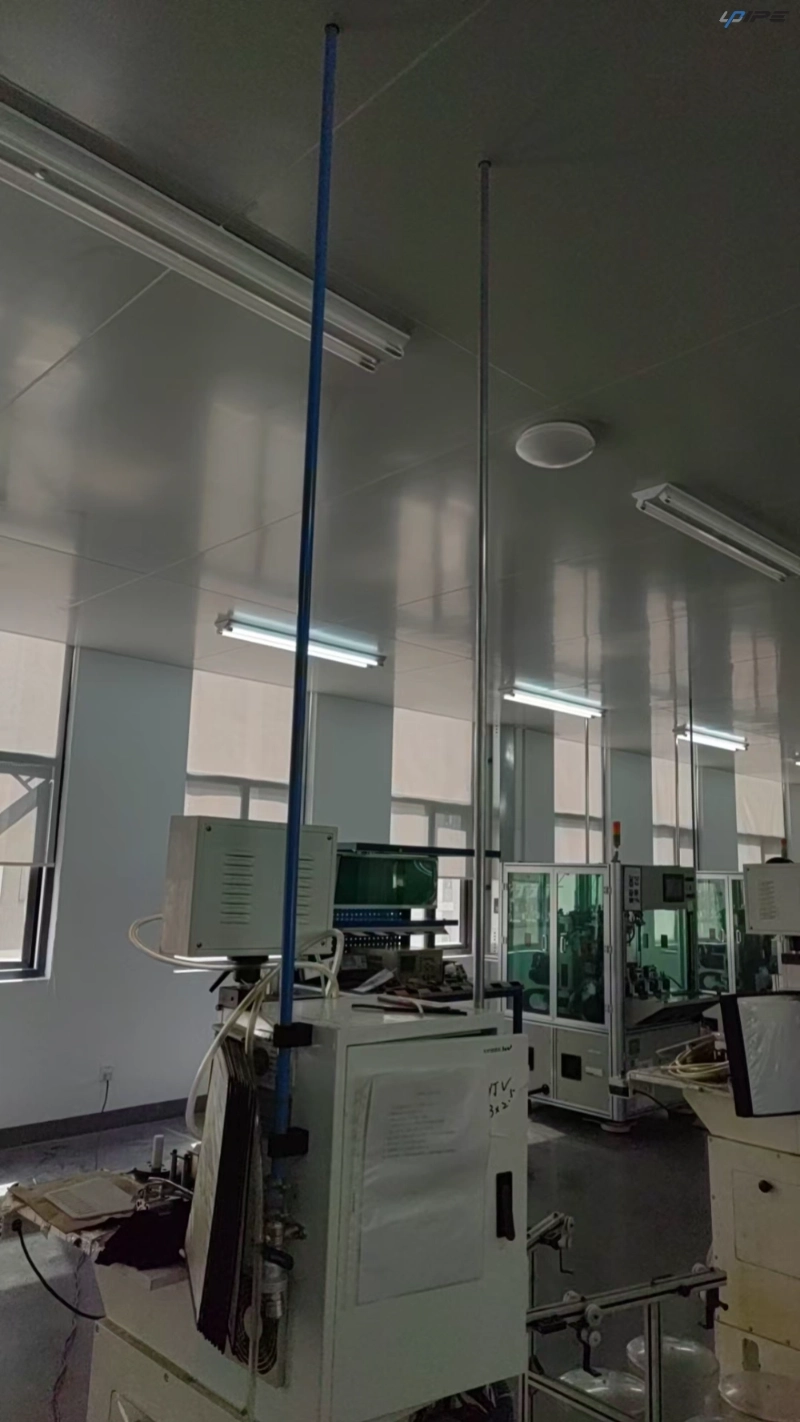

Titik penurunan harus diposisikan sesuai dengan lokasi alat berat dan persyaratan perawatan. Saluran keluar yang posisinya buruk mungkin memerlukan selang yang panjang, sehingga menyebabkan kehilangan tekanan tambahan dan meningkatkan risiko bahaya tersandung atau kerusakan yang tidak disengaja.
Sistem perpipaan udara bertekanan yang diatur dengan baik menjaga sambungan cabang tetap teratur dan memungkinkan area produksi individual diisolasi ketika diperlukan pemeliharaan. Pengaturan quick-drop juga dapat membuat titik koneksi lebih mudah diakses sekaligus menjaga jalur distribusi utama tetap bersih.
Jika peralatan produksi mungkin berpindah di masa depan, tata letaknya harus mencakup fleksibilitas yang wajar. Memberikan tambahan kapasitas koneksi di area strategis bisa lebih hemat biaya dibandingkan membangun kembali seluruh jaringan di kemudian hari.
Efisiensi instalasi sangat berharga dalam pengoperasian pabrik, di mana pekerjaan konstruksi mungkin perlu dilakukan tanpa mengganggu produksi secara signifikan. Pipa aluminium relatif ringan, sehingga transportasi dan penempatannya lebih mudah dibandingkan pipa logam yang lebih berat.
Alat pemotongan, deburring, pengeboran, dan sambungan khusus dapat mendukung proses pemasangan yang lebih terkontrol. Persiapan ujung pipa yang tepat penting karena sambungan yang bersih dan disiapkan secara akurat membantu menjaga kinerja penyegelan dan mengurangi cacat pemasangan.
Keunggulan lainnya adalah kemampuan beradaptasi. Sistem perpipaan udara bertekanan aluminium dapat lebih mudah dimodifikasi ketika tata letak produksi berubah , memungkinkan cabang atau perluasan tambahan untuk digabungkan tanpa operasi pengelasan yang ekstensif. Fleksibilitas ini dapat berguna untuk pabrik elektronik dengan konfigurasi peralatan yang sering berubah.
Jaringan perpipaan harus dirancang untuk seluruh masa pakainya, bukan hanya untuk instalasi awal. Tim pemeliharaan memerlukan akses ke katup, filter, saluran pembuangan, titik sambungan, dan komponen lainnya tanpa gangguan berlebihan pada produksi.
Katup isolasi dapat membagi jaringan menjadi beberapa bagian yang dapat dikelola. Ketika satu area memerlukan pemeliharaan, bagian yang terkena dampak dapat ditutup sementara area produksi lainnya tetap beroperasi. Pengaturan ini meningkatkan kemudahan pemeliharaan dan dapat mengurangi waktu henti yang tidak diperlukan.
Kapasitas masa depan juga harus dipertimbangkan pada awal desain sistem perpipaan udara tekan . Jika suatu fasilitas mengharapkan tambahan peralatan produksi, jalur distribusi utama harus memiliki kapasitas yang cukup untuk mengakomodasi pertumbuhan yang wajar. Pendekatan ini dapat mengurangi kemungkinan penggantian pipa berulang kali atau perubahan rute yang besar.
Desain yang paling efektif menggabungkan beberapa tujuan teknik daripada berfokus pada satu spesifikasi. Stabilitas tekanan, kebersihan, pengendalian kebocoran, efisiensi pemasangan, dan kemampuan perluasan harus dipertimbangkan bersama-sama.
Untuk manufaktur elektronik, prioritas berikut ini sangat relevan:
Pertahankan tekanan stabil pada titik-titik kritis penggunaan.
Pilih diameter pipa sesuai dengan permintaan aktual dan masa depan.
Minimalkan tikungan yang tidak perlu dan perlengkapan yang membatasi.
Gunakan pipa tahan korosi jika distribusi udara bersih penting.
Mengurangi potensi kebocoran pada sambungan dan titik sambungan.
Sediakan pengaturan drainase dan pengolahan udara yang sesuai.
Bagilah jaringan besar menjadi beberapa bagian yang dapat dipelihara.
Jaga agar garis cabang tetap pendek dan ditempatkan secara logis.
Berikan ruang untuk perluasan peralatan di masa depan.
Periksa jaringan secara berkala terhadap kebocoran dan kehilangan tekanan.
UPIPE menyediakan pipa aluminium, fitting, valve, komponen sambungan, dan alat instalasi untuk aplikasi udara tekan, vakum, dan gas inert. Konstruksi aluminiumnya memadukan bobot yang relatif rendah dengan ketahanan terhadap korosi, sedangkan pendekatan sambungan modular mendukung pemasangan yang lebih cepat dan perubahan tata letak perpipaan yang lebih mudah.
Untuk manufaktur elektronik, karakteristik ini dapat bermanfaat jika distribusi udara bersih, rute yang terorganisir, aksesibilitas pemeliharaan, dan fleksibilitas di masa depan merupakan hal yang penting. Jaringan perpipaan dapat direncanakan di sekitar zona produksi daripada memaksa penempatan peralatan mengikuti pengaturan distribusi yang kaku.
Instalasi yang berhasil masih bergantung pada teknik yang benar. Ukuran pipa, pengolahan udara, perutean, kualitas sambungan, drainase, dan tekanan pengoperasian semuanya harus dievaluasi sesuai dengan kebutuhan aktual fasilitas.
Merancang sistem perpipaan udara bertekanan untuk manufaktur elektronik memerlukan lebih dari sekadar memilih pipa yang sesuai dan menghubungkannya ke kompresor. Jaringan distribusi harus menyediakan aliran udara yang stabil, kehilangan tekanan yang terkendali, sambungan yang dapat diandalkan, kualitas udara yang sesuai, dan fleksibilitas yang cukup untuk perubahan produksi di masa depan.
Perpipaan aluminium dapat memberikan landasan praktis untuk jenis pemasangan ini karena ketahanannya terhadap korosi, konstruksi ringan, permukaan bagian dalam yang halus, dan karakteristik pemasangan modular. Jika dipadukan dengan pengolahan udara yang tepat, ukuran pipa yang tepat, perlengkapan yang andal, drainase yang efektif, dan perawatan rutin, hal ini dapat mendukung jaringan distribusi udara bertekanan yang lebih bersih dan mudah dikelola.
Bagi produsen elektronik, desain perpipaan terbaik pada akhirnya adalah desain yang dapat diandalkan dalam kondisi produksi nyata namun tetap mudah dirawat dan diadaptasi. Solusi perpipaan aluminium UPIPE memberikan pendekatan yang fleksibel untuk membangun jaringan distribusi udara bertekanan yang memenuhi persyaratan praktis ini.
Pertimbangan utama meliputi kebutuhan udara, tekanan operasi, diameter pipa, kehilangan tekanan, panjang rute, kualitas udara, pengendalian kelembaban, pencegahan kebocoran, akses pemeliharaan, dan perluasan di masa depan. Desainnya harus mencerminkan persyaratan peralatan daripada hanya mengandalkan kapasitas kompresor.
Ya. Aluminium banyak digunakan untuk distribusi udara bertekanan karena ringan dan tahan korosi. Permukaan dalamnya yang halus juga dapat mendukung aliran udara yang efisien, sementara perlengkapan modular dapat menyederhanakan pemasangan dan modifikasi di masa mendatang.
Ukuran pipa yang tepat sangat penting. Perancang juga harus meminimalkan tikungan yang tidak perlu, menghindari pemasangan yang membatasi, menjaga jalur cabang tetap praktis, dan mempertimbangkan jarak total antara sumber udara dan titik penggunaan.
Kebocoran udara bertekanan terus-menerus mengonsumsi energi tanpa berkontribusi terhadap produksi. Perlengkapan yang andal, pemasangan yang tepat, pemeriksaan rutin, dan perbaikan tepat waktu dapat membantu menjaga efisiensi distribusi dan mengurangi permintaan kompresor yang tidak perlu.
Susunan perpipaan aluminium modular umumnya lebih mudah untuk diperpanjang atau dimodifikasi daripada perpipaan yang dilas secara permanen. Cabang dan titik koneksi tambahan dapat didirikan ketika peralatan produksi atau tata letak fasilitas berubah, asalkan jaringan yang ada memiliki kapasitas yang memadai.
