Distribusi udara bertekanan sering kali diperlakukan sebagai sambungan langsung antara kompresor dan peralatan pneumatik, namun jaringan perpipaan memiliki pengaruh langsung terhadap seberapa efisien udara tersebut mencapai setiap titik penggunaan. Jika diameter pipa terlalu kecil, rute yang terlalu panjang, atau alat kelengkapan menimbulkan hambatan yang berlebihan, tekanan dapat turun sebelum udara bertekanan mencapai peralatan yang membutuhkannya. Oleh karena itu, desain perpipaan udara tekan yang terencana harus mempertimbangkan permintaan aliran udara, tekanan operasi, panjang pipa, kehilangan tekanan, fitting, tata letak, pengendalian kebocoran, dan kapasitas di masa depan pada saat yang bersamaan.
Untuk fasilitas industri, tujuannya bukan sekadar memilih pipa terbesar yang tersedia. Tujuan yang lebih praktis adalah menciptakan jaringan distribusi yang dapat mengalirkan aliran udara yang dibutuhkan dengan kehilangan tekanan yang terkendali namun tetap mudah dipasang, dipelihara, dimodifikasi, dan diperluas. Hal ini menjadi sangat penting ketika area produksi berisi beberapa mesin pneumatik yang beroperasi secara bersamaan atau ketika peralatan tambahan mungkin akan diperkenalkan kemudian.
Langkah pertama dalam pengukuran pipa udara bertekanan adalah memahami kebutuhan aliran udara sebenarnya. Peralatan pneumatik, silinder, katup, aktuator, peralatan pengemasan, peralatan otomasi, dan mesin proses dapat memiliki pola konsumsi yang sangat berbeda. Beberapa perangkat beroperasi terus-menerus, sementara perangkat lainnya memerlukan aliran udara tinggi dalam waktu singkat. Oleh karena itu, hanya melihat kapasitas kompresor saja mungkin memberikan gambaran yang tidak lengkap tentang apa yang harus ditangani oleh jaringan distribusi.
Pendekatan yang berguna adalah dengan mengidentifikasi konsumsi masing-masing peralatan dan kemudian mengevaluasi bagaimana persyaratan tersebut tumpang tindih. Jalur distribusi utama harus mengakomodasi permintaan yang diharapkan dari area produksi yang terhubung dibandingkan hanya berukuran untuk satu mesin. Jika beberapa pengguna dapat beroperasi pada waktu yang sama, permintaan gabungan mereka menjadi acuan penting untuk menentukan kapasitas pipa yang dibutuhkan.
Permintaan di masa depan juga harus dipertimbangkan pada tahap ini. Sebuah pabrik dapat menambah stasiun produksi, memperluas bengkel, atau menambah jumlah perangkat pneumatik setelah instalasi awal. Merancang jalur utama hanya berdasarkan konsumsi saat ini dapat menimbulkan pembatasan di kemudian hari. Mengizinkan kapasitas ekspansi yang wajar dapat membuat desain pipa udara bertekanan industri secara keseluruhan lebih praktis selama masa pakainya.
Kehilangan tekanan adalah salah satu pertimbangan utama ketika mengukur pipa udara bertekanan. Saat udara mengalir melalui pipa, gesekan antara udara yang bergerak dan permukaan bagian dalam menciptakan hambatan. Semakin panjang rutenya dan semakin tinggi aliran udaranya, maka hambatan ini menjadi semakin penting. Oleh karena itu, pipa yang berukuran terlalu kecil dapat menyebabkan perbedaan tekanan yang nyata antara sisi kompresor dan titik penggunaan.
Namun kehilangan tekanan tidak hanya terjadi pada bagian pipa lurus. Siku, tee, katup, reduksi, konektor, dan komponen lainnya juga mempengaruhi aliran udara. Jaringan dengan panjang pipa yang relatif pendek masih dapat mengalami hambatan yang tidak perlu jika alat kelengkapannya dipilih dengan buruk atau jika tata letaknya mengandung terlalu banyak perubahan arah yang tiba-tiba.
Inilah sebabnya mengapa desain perpipaan udara tekan yang lengkap harus mengevaluasi seluruh jalur aliran udara daripada menghitung panjang pipa lurus saja. Tujuannya adalah untuk mempertahankan tekanan yang cukup di tempat peralatan beroperasi, bukan sekadar mencapai diameter pipa tertentu di atas kertas.
Diameter pipa menentukan jalur internal yang tersedia untuk udara bertekanan. Ketika diameter diperkecil sementara kebutuhan aliran udara tetap tinggi, kecepatan udara meningkat dan kerugian gesekan menjadi lebih signifikan. Hal ini dapat mempersulit pengaturan tekanan, terutama ketika beberapa mesin mengambil udara dari cabang yang sama.
Menambah diameter pipa akan memberikan lebih banyak area aliran internal dan dapat mengurangi resistensi, namun ukuran yang terlalu besar juga harus dilakukan dengan hati-hati. Pipa yang lebih besar membutuhkan lebih banyak material dan dapat meningkatkan biaya pemasangan tanpa memberikan manfaat yang berarti jika kebutuhan aliran udara sebenarnya relatif rendah. Oleh karena itu, diameter yang sesuai harus didasarkan pada permintaan, jarak, kebutuhan tekanan, dan pengaturan distribusi secara keseluruhan.
Oleh karena itu, ukuran pipa udara bertekanan harus diperlakukan sebagai suatu keseimbangan teknik dan bukan aturan sederhana yang hanya berdasarkan pada ukuran pipa saja. Desain yang sesuai memberikan kapasitas yang cukup tanpa mengubah jaringan distribusi menjadi instalasi mahal yang tidak perlu.
Panjang pipa mempunyai pengaruh besar terhadap kehilangan tekanan. Ketika jarak antara titik suplai dan peralatan bertambah, udara terkompresi menghadapi hambatan pada area permukaan internal yang lebih besar. Oleh karena itu, ruang produksi yang panjang, bengkel multi-zona, dan fasilitas manufaktur yang besar memerlukan perencanaan yang lebih cermat dibandingkan instalasi kompak.

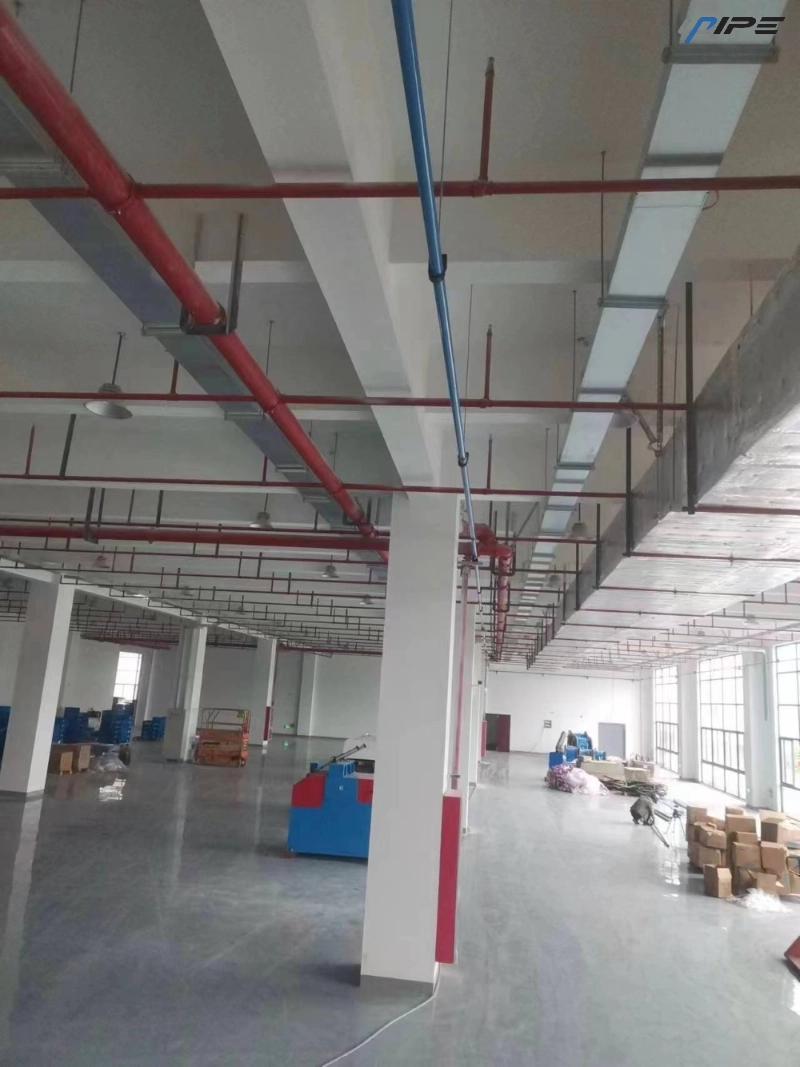

Penataan fisik perpipaan juga harus diperhatikan. Rute langsung dapat mengurangi hambatan yang tidak perlu, namun rute terpendek tidak selalu merupakan rute yang paling berguna jika membuat koneksi di masa depan menjadi sulit. Jalur utama yang direncanakan dengan baik dapat melayani beberapa area produksi sekaligus menjaga panjang cabang tetap dapat diatur dan menyisakan titik sambungan praktis untuk peralatan tambahan.
Untuk instalasi yang lebih besar, pengaturan distribusi melingkar juga dapat dipertimbangkan bila diperlukan. Memasukkan udara dari lebih dari satu arah dapat membantu mendistribusikan aliran udara ke berbagai area dan mengurangi ketergantungan pada satu cabang yang panjang. Pengaturan yang paling sesuai bergantung pada tata letak fasilitas, distribusi permintaan, tekanan yang tersedia, dan rencana perluasan.
Perlengkapan dapat mempunyai pengaruh yang lebih besar terhadap aliran udara dibandingkan dengan ukuran fisiknya. Setiap siku berubah arah, setiap tee membagi aliran, dan setiap katup atau konektor menimbulkan transisi internal lainnya. Jika rute perpipaan terdiri dari banyak alat kelengkapan, ketahanan gabungannya harus dipertimbangkan ketika mengevaluasi perkiraan kehilangan tekanan.

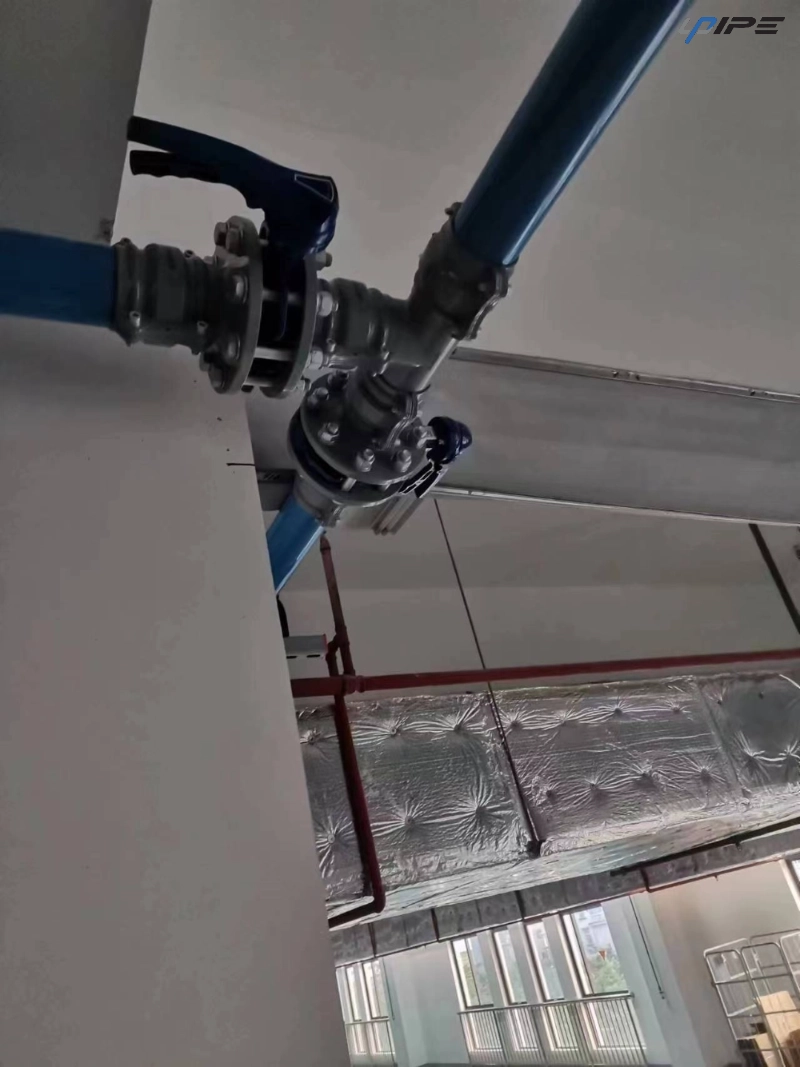

UPIPE memberikan perhatian khusus pada desain internal alat kelengkapan pipa aluminium. Siku, tee, dan quick dropnya menggunakan struktur pengarah aliran yang dimaksudkan untuk mendukung aliran udara yang lebih lancar dan mengurangi kehilangan tekanan yang tidak perlu. Hal ini penting karena jaringan perpipaan hanya seefisien seluruh jalur yang dilalui udara bertekanan.
Kualitas koneksi merupakan pertimbangan penting lainnya. Sambungan yang tidak tersegel dengan baik dapat melepaskan udara bertekanan secara bertahap meskipun diameter pipa itu sendiri telah dipilih dengan benar. UPIPE menggunakan konektor cetakan terintegrasi dan struktur penyegelan yang dirancang untuk meningkatkan keandalan sambungan dan mengurangi kebocoran yang terkait dengan getaran atau pemasangan yang tidak tepat.
Kondisi internal pipa udara bertekanan penting karena udara harus mengalir melalui jaringan dengan hambatan dan kontaminasi yang sesedikit mungkin. Permukaan bagian dalam yang kasar, kotor, atau tidak terlindungi dengan baik dapat menimbulkan kekhawatiran tambahan selama pemasangan dan pengoperasian.
Pipa aluminium UPIPE dibuat dari aluminium murni dan dirancang dengan permukaan internal yang bersih. Ujung pipa dipotong secara presisi, sementara tindakan pengemasan membantu melindungi saluran internal selama pengangkutan dan penyimpanan. Detail ini mungkin tampak kecil dibandingkan dengan diameter pipa, namun berkontribusi terhadap kualitas keseluruhan rute distribusi udara tekan yang telah selesai.
Untuk aplikasi yang mengutamakan udara bertekanan bersih, praktik pemasangan harus menjaga kebersihan ini mulai dari pengiriman hingga sambungan akhir. Ujung pipa harus tetap terlindungi sampai pemasangan, dan komponen harus ditangani sedemikian rupa sehingga menghindari masuknya debu, serpihan, atau kontaminan lainnya ke jalur aliran udara.
Pemilihan material harus dievaluasi bersamaan dengan ukuran pipa karena material mempengaruhi pemasangan, penanganan, daya tahan, dan pemeliharaan jangka panjang. Aluminium banyak digunakan untuk distribusi udara bertekanan karena menggabungkan bobot yang relatif rendah dengan ketahanan korosi yang baik dan karakteristik pemasangan yang praktis.
Untuk proyek perpipaan industri, pipa yang ringan dapat memudahkan penanganan dan penempatan selama pemasangan, terutama ketika melibatkan jalur distribusi yang panjang atau pipa di atas kepala. Aluminium juga memberikan permukaan internal halus yang cocok untuk transportasi udara bertekanan.
Perpipaan udara tekan aluminium UPIPE menggunakan konstruksi aluminium murni dan dinding pipa yang menebal untuk memberikan kombinasi kekuatan struktural dan penanganan praktis. Rangkaian produknya juga mencakup konektor, siku, tee, katup, klem, flensa, penutup ujung, selang fleksibel, dan komponen lain yang diperlukan untuk membangun jalur distribusi yang lengkap.
Diameter pipa memang penting, namun kebocoran dapat merusak kinerja jaringan yang berukuran besar. Kebocoran kecil mungkin tampak tidak signifikan pada satu sambungan, namun beberapa titik kebocoran di fasilitas besar dapat menciptakan kebutuhan udara bertekanan yang terus menerus. Hal ini dapat meningkatkan beban kerja pada peralatan pasokan udara dan mengurangi jumlah udara yang dapat digunakan yang tersedia di titik produksi.
Pencegahan kebocoran dimulai dengan desain sambungan dan berlanjut hingga kualitas pemasangan. Ujung pipa harus dipersiapkan dengan benar, konektor harus dipasang sesuai dengan metode yang dimaksudkan, dan elemen penyegel harus tetap pada posisi yang benar. Getaran juga harus dipertimbangkan, terutama di sekitar mesin di mana gerakan berulang-ulang dapat mempengaruhi sambungan secara bertahap.
UPIPE menggabungkan struktur penyegelan dan komponen anti-getaran ke dalam pendekatan perpipaannya. Klem pipanya dirancang untuk meningkatkan stabilitas, sedangkan fitur penyegelan konektor dimaksudkan untuk mengurangi risiko kebocoran yang disebabkan oleh getaran atau masalah pemasangan.
Sambungan akhir antara jalur distribusi utama dan peralatan perlu mendapat perhatian khusus. Cabang yang posisinya tidak tepat dapat menyebabkan uap air yang terkondensasi berpindah ke peralatan hilir yang sensitif. Hal ini sangat relevan ketika udara bertekanan mendingin setelah keluar dari kompresor dan uap air terkumpul di dalam jalur distribusi.
Oleh karena itu, pengaturan quick-drop harus ditempatkan dan dirancang untuk mendukung pengelolaan kondensat yang efektif. Komponen quick-drop UPIPE menggabungkan struktur gooseneck yang dimaksudkan untuk membantu mencegah air yang terkondensasi memasuki sambungan udara hilir secara langsung. Konstruksinya yang diperkuat dan beberapa permukaan penyegelan juga mendukung kinerja koneksi yang stabil.
Prinsipnya sederhana: udara bertekanan harus mencapai titik penggunaan melalui pengaturan sambungan yang tidak hanya mempertimbangkan aliran udara tetapi juga perilaku fisik uap air di dalam jaringan pipa.
Jaringan udara bertekanan tidak boleh dirancang terpisah dari rencana produksi. Persyaratan manufaktur dapat berubah seiring waktu, dan peralatan tambahan mungkin dihubungkan ke jalur distribusi yang ada. Jika ukuran pipa asli terlalu dekat dengan kebutuhan awal, perluasan dapat menyebabkan ketidakstabilan tekanan atau memerlukan modifikasi besar.
Pendekatan yang lebih baik adalah dengan mempertimbangkan kemungkinan titik sambungan di masa depan ketika merencanakan jalur utama. Ini tidak berarti secara otomatis memilih pipa sebesar mungkin. Sebaliknya, rancangan tersebut harus mengidentifikasi area di mana produksi dapat diperluas dan memberikan kapasitas yang wajar serta fleksibilitas koneksi.
Hal ini sangat berguna bagi pabrik yang tata letak peralatannya sering berubah. Susunan perpipaan aluminium modular dapat memudahkan penambahan cabang, relokasi sambungan, atau perluasan jaringan tanpa membangun kembali seluruh jalur distribusi.
Alur kerja yang terstruktur dapat membuat desain perpipaan udara bertekanan lebih konsisten dan lebih mudah ditinjau. Mulailah dengan membuat daftar peralatan yang terhubung dan memperkirakan aliran udara yang dibutuhkan. Selanjutnya, identifikasi tekanan pengoperasian dan tentukan kehilangan tekanan yang dapat diterima antara titik suplai dan titik penggunaan yang paling menuntut.
Setelah itu, petakan jalur pipa sebenarnya dan hitung panjang totalnya, termasuk jalur utama dan cabang-cabang penting. Kelengkapan kemudian harus dipertimbangkan karena siku, tee, katup, dan konektor memberikan kontribusi resistensi tambahan. Terakhir, evaluasi permintaan di masa depan dan pastikan bahwa susunan pipa yang dipilih memberikan fleksibilitas yang cukup untuk perubahan yang diharapkan.
| Tahap Desain | Pertanyaan Utama |
|---|---|
| Permintaan udara | Berapa banyak aliran udara yang diperlukan? |
| Tekanan operasi | Berapa tekanan yang harus dicapai peralatan tersebut? |
| Panjang rute | Berapa jauhkah perjalanan udara yang harus ditempuh? |
| Diameter pipa | Bisakah pipa mengalirkan aliran udara yang dibutuhkan secara efisien? |
| Perlengkapan | Berapa banyak resistensi tambahan yang akan dihasilkan oleh koneksi? |
| Pengendalian kebocoran | Bisakah sambungan mempertahankan penyegelan yang andal? |
| Ekspansi | Apakah peralatan tambahan perlu disambungkan nanti? |
Proses ini membantu mencegah kesalahan umum dalam memilih diameter pipa terlebih dahulu dan kemudian mencoba membenarkannya. Dalam desain yang dikembangkan dengan baik, diameter merupakan hasil dari beberapa pertimbangan teknik yang saling berhubungan.
Bahkan jaringan perpipaan yang dihitung secara akurat pun dapat berkinerja buruk jika kualitas pemasangannya tidak konsisten. Bagian pipa harus dipotong dengan rapi, sambungan harus disejajarkan dengan benar, dan klem harus memberikan dukungan yang memadai. Tekanan yang tidak perlu pada sambungan dapat mempengaruhi kinerja penyegelan, sementara pipa yang tidak didukung dengan baik dapat mengalami getaran atau pergerakan selama pengoperasian.
Desain produk UPIPE mengatasi beberapa pertimbangan pemasangan ini melalui ujung pipa yang disiapkan secara presisi, komponen yang diperkuat, klem anti-getaran, dan struktur sambungan yang dirancang untuk perakitan modular. Untuk ukuran pipa yang lebih besar, cincin yang ditinggikan juga dapat membantu menyederhanakan persiapan sambungan dan pekerjaan pemasangan.
Pemeriksaan akhir harus mencakup lebih dari sekadar kualitas pemasangan yang terlihat. Perilaku tekanan, integritas koneksi, titik kebocoran, kinerja cabang, dan aksesibilitas untuk pemeliharaan di masa mendatang harus dipertimbangkan sebelum jaringan dioperasikan secara reguler.
Desain perpipaan udara bertekanan yang efektif pada akhirnya adalah tentang mengendalikan hubungan menyeluruh antara kebutuhan aliran udara, diameter pipa, kehilangan tekanan, fitting, routing, penyegelan, dan kapasitas di masa depan. Sebuah pipa dengan ukuran yang tepat untuk satu bagian mungkin masih memiliki kinerja yang buruk jika bagian lain dari jaringan menimbulkan hambatan atau kebocoran yang berlebihan.
Untuk fasilitas industri, pipa udara bertekanan aluminium dapat memberikan kombinasi praktis antara konstruksi ringan, permukaan internal yang bersih, ketahanan terhadap korosi, sambungan modular, dan fleksibilitas pemasangan. UPIPE menggabungkan karakteristik ini dengan alat kelengkapan berorientasi aliran, struktur penyegelan, komponen yang diperkuat, dan aksesori yang dirancang untuk aplikasi distribusi udara bertekanan lengkap.
Oleh karena itu, pendekatan yang paling efektif adalah dengan tidak berfokus pada diameter pipa sebagai angka terisolasi. Sebaliknya, evaluasi seluruh jalur aliran udara dari titik pasokan ke peralatan, pahami bagaimana jaringan akan beroperasi di bawah permintaan puncak, kendalikan resistensi dan kebocoran yang tidak perlu, dan berikan fleksibilitas yang cukup untuk kebutuhan produksi di masa depan. Hal ini menciptakan jaringan distribusi udara bertekanan yang lebih stabil dan terpelihara sekaligus mendukung aliran udara industri yang efisien dalam jangka panjang.
Mulailah dengan aliran udara yang diperlukan, tekanan pengoperasian, total panjang pipa, kehilangan tekanan yang dapat diterima, perlengkapan, dan perkiraan permintaan di masa mendatang. Diameter pipa harus dipilih setelah faktor-faktor ini dievaluasi bersama.
Penurunan tekanan berarti tekanan yang tersedia pada titik penggunaan lebih rendah dibandingkan tekanan pada titik suplai. Kehilangan yang berlebihan dapat mempengaruhi kinerja peralatan pneumatik dan dapat meningkatkan kebutuhan pasokan udara.
Ya. Siku, tee, katup, konektor, dan komponen lainnya menimbulkan hambatan aliran tambahan. Kuantitas, geometri, dan jalur internalnya harus dianggap sebagai bagian dari rute perpipaan yang lengkap.
Aluminium umumnya digunakan untuk distribusi udara bertekanan industri karena menawarkan konstruksi ringan, ketahanan terhadap korosi, permukaan internal yang bersih, dan pemasangan modular yang nyaman. UPIPE menyediakan pipa aluminium beserta perlengkapan dan aksesorisnya yang diperlukan untuk distribusi udara tekan.
Ya. Permintaan aliran udara di masa depan harus dipertimbangkan selama desain awal sehingga peralatan tambahan atau area produksi dapat dihubungkan tanpa menimbulkan batasan yang tidak perlu atau memerlukan modifikasi besar.
Tidak ada satu faktor pun yang menentukan keseluruhan desain. Permintaan aliran udara, diameter pipa, kehilangan tekanan, panjang rute, fitting, pengendalian kebocoran, pemilihan material, kualitas pemasangan, dan perluasan di masa depan harus dievaluasi bersama untuk menciptakan jaringan perpipaan udara tekan industri yang seimbang.
