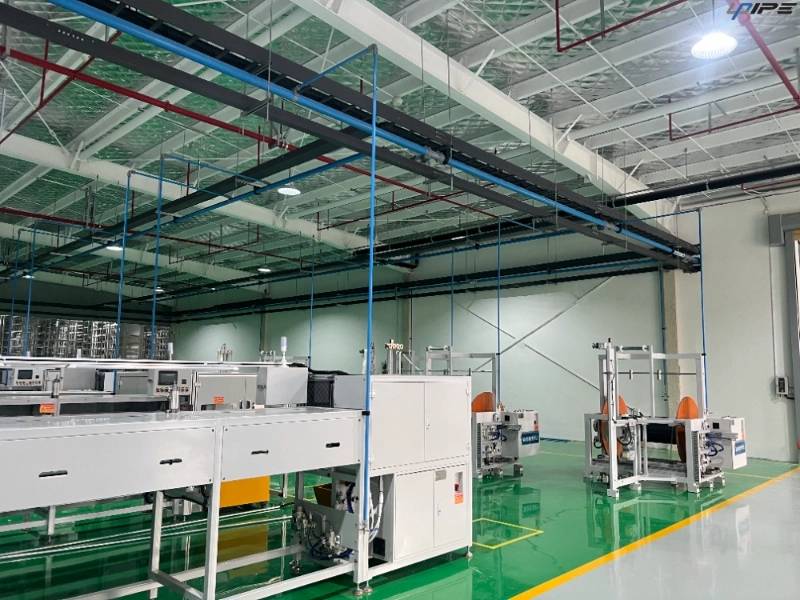

Tata Letak Sistem Udara Terkompresi Bengkel untuk Penyaluran Tekanan yang Konsisten

Distribusi udara bertekanan mempunyai pengaruh langsung terhadap seberapa konsisten kinerja peralatan pneumatik di seluruh bengkel. Jika tata letak saluran pipa tidak direncanakan dengan baik, tekanan dapat berfluktuasi di berbagai titik penggunaan, sementara tikungan yang tidak perlu, jangka panjang, sambungan yang membatasi, dan kebocoran dapat mengurangi ketersediaan udara yang dapat digunakan untuk peralatan dan peralatan produksi. Oleh karena itu, sistem udara tekan bengkel yang terencana dengan baik harus dirancang berdasarkan kebutuhan aliran udara, stabilitas tekanan, aksesibilitas, dan perubahan di masa depan, bukan sekadar menghubungkan pipa antara kompresor dan peralatan.

Untuk bengkel industri, pipa aluminium memberikan pendekatan praktis untuk membangun jaringan distribusi udara yang bersih dan mudah beradaptasi. UPIPE mengembangkan solusi perpipaan paduan aluminium untuk aplikasi udara bertekanan, vakum, dan gas inert, menggabungkan konstruksi pipa modular dengan alat kelengkapan khusus dan komponen penyegelan. Fokusnya adalah menciptakan jalur aliran yang efisien, sambungan aman, dan tata letak fleksibel yang mendukung penyampaian tekanan yang konsisten di berbagai area kerja.

Mengapa Tata Letak Distribusi Udara Bengkel Mempengaruhi Stabilitas Tekanan

Tekanan di outlet kompresor tidak secara otomatis diterjemahkan ke dalam tekanan yang sama di setiap stasiun kerja. Saat udara bertekanan mengalir melalui jalur distribusi, hambatan timbul di seluruh bagian pipa lurus, siku, tee, katup, konektor, dan perubahan diameter pipa. Jika rutenya terlalu panjang atau mengandung batasan yang berlebihan, tekanan di hilir dapat turun ketika beberapa perangkat pneumatik beroperasi secara bersamaan.

Tata letak sistem udara tekan bengkel yang terencana dengan baik bertujuan untuk mengurangi kerugian yang tidak perlu ini dengan mengendalikan jalur dari pasokan utama ke setiap titik penggunaan. Ukuran pipa harus mencerminkan aliran udara yang diharapkan, sementara susunan cabang harus mencegah masing-masing area kerja bersaing secara berlebihan untuk mendapatkan udara yang tersedia. Hal ini menjadi sangat penting di bengkel di mana peralatan pneumatik, peralatan perakitan, perangkat kontrol, dan mesin otomatis beroperasi pada waktu yang berbeda.

Membangun Jalur Distribusi Udara Tekan yang Seimbang

Rute distribusi utama harus direncanakan sebelum titik distribusi dan cabang individu dipasang. Tata letak yang seimbang memungkinkan udara bertekanan mengalir secara efisien melalui bengkel sekaligus menjaga sambungan cabang tetap praktis dan mudah diakses. Daripada memperlakukan setiap bagian pipa secara terpisah, para insinyur harus mempertimbangkan bagaimana seluruh jaringan berperilaku ketika permintaan berubah sepanjang hari kerja.

Susunan melingkar dapat memberikan fleksibilitas yang lebih besar untuk area bengkel yang lebih besar karena udara dapat mencapai titik pasokan dari lebih dari satu arah. Cabang kemudian dapat diposisikan sesuai dengan lokasi peralatan dan konsumsi yang diharapkan. Untuk area yang lebih kecil, jalur utama berukuran hati-hati dengan cabang-cabang pendek mungkin sudah cukup. Dalam situasi apa pun, diameter pipa, panjang rute, jumlah pemasangan, dan distribusi permintaan harus dipertimbangkan secara bersamaan.

Prioritas tata letak untuk pengiriman udara yang stabil

Pendekatan ini membuat jaringan lebih mudah untuk dievaluasi dan membantu mencegah masalah tekanan yang disebabkan oleh keputusan desain yang terisolasi.

Bagaimana Perpipaan Aluminium Mendukung Aliran Udara Bengkel

Pemilihan material merupakan bagian penting dari distribusi udara bertekanan jangka panjang. Pipa paduan aluminium menggabungkan bobot rendah dengan ketahanan terhadap korosi, sehingga cocok untuk bengkel yang mengutamakan fleksibilitas pemasangan dan kebersihan jangka panjang. Berbeda dengan material pipa yang rawan korosi, aluminium tidak bergantung pada permukaan yang dapat rusak secara progresif melalui pembentukan karat internal.

Kondisi internal pipa juga mempengaruhi aliran udara. Jalur internal yang mulus membantu udara bertekanan bergerak dengan hambatan yang lebih sedikit dan mengurangi kemungkinan kontaminasi yang disebabkan oleh produk korosi. Oleh karena itu, tata letak perpipaan udara bertekanan aluminium dapat memberikan landasan yang bersih untuk mendistribusikan udara antara ruang kompresor, area produksi, dan stasiun kerja individual.

UPIPE berfokus pada pipa paduan aluminium dengan sambungan modular yang dirancang untuk aplikasi udara bertekanan, vakum, dan gas inert. Hal ini memungkinkan rute distribusi dikonfigurasi sesuai kebutuhan bengkel sebenarnya, bukannya memaksa lokasi peralatan mengikuti pengaturan saluran pipa yang kaku.

Kelengkapan Dapat Mempengaruhi Lebih Dari Arah Sambungan

Pipa udara bertekanan terdiri dari lebih dari sekadar pipa lurus. Setiap siku, tee, katup, konektor, dan jatuhan mengubah jalur yang harus dilalui udara. Komponen yang dipilih dengan buruk atau pembatasan yang tidak perlu dapat menimbulkan hambatan tambahan, terutama bila beberapa alat kelengkapan terkonsentrasi di bagian kecil jaringan.

Geometri pemasangan yang efisien membantu mempertahankan jalur aliran udara yang lebih terbuka. Perlengkapan pipa udara tekan aluminium UPIPE dirancang sebagai bagian dari pendekatan perpipaan terkoordinasi, menyediakan sambungan yang mendukung fleksibilitas pemasangan dan aliran udara terkendali. Jalur aliran berukuran penuh dan struktur sambungan yang sesuai dapat membantu membatasi pembatasan di mana bagian pipa yang berbeda bertemu.

Untuk aplikasi bengkel, ini berarti pemilihan fitting harus disertakan dalam perhitungan kehilangan tekanan dan bukan diperlakukan sebagai detail pemasangan. Pipa dengan diameter yang sesuai masih dapat mengalami kehilangan tekanan yang tidak perlu jika alat kelengkapannya menimbulkan pembatasan yang berlebihan.

Mencegah Kebocoran pada Titik Sambungan

Konsistensi tekanan tidak hanya bergantung pada bagaimana udara mengalir melalui pipa tetapi juga pada seberapa efektif jaringan menahannya. Kebocoran biasanya terjadi di sekitar sambungan, katup, fitting, dan area penyegelan. Meskipun kebocoran tunggal tampak kecil, beberapa titik kebocoran dapat meningkatkan beban kerja kompresor dan mengurangi jumlah udara bertekanan yang tersedia untuk peralatan produksi.

Oleh karena itu, solusi perpipaan udara bengkel yang dapat diandalkan harus memberikan penekanan yang kuat pada integritas sambungan. UPIPE menggunakan komponen penyegelan khusus dan struktur sambungan modular untuk mendukung sambungan yang aman dan kinerja penyegelan yang konsisten. Persiapan, penyelarasan, dukungan, dan pemasangan pipa yang benar tetap sama pentingnya karena tekanan mekanis dapat mempengaruhi sambungan seiring waktu.

Mengurangi kebocoran sangat bermanfaat terutama di bengkel dengan jam operasional yang diperpanjang. Mencegah kehilangan udara yang dapat dihindari membantu mempertahankan tekanan yang dapat digunakan sekaligus mengurangi kebutuhan untuk mengkompensasi inefisiensi distribusi melalui keluaran kompresor yang lebih tinggi.

Penurunan Posisi untuk Performa Titik Penggunaan yang Lebih Baik

Hubungan akhir antara jalur distribusi dan alat atau mesin pneumatik perlu mendapat perhatian yang cermat. Tetesan yang terletak terlalu jauh dari peralatan mungkin memerlukan selang fleksibel yang lebih panjang, konektor tambahan, atau perutean yang rumit. Elemen tambahan ini dapat menimbulkan hambatan dan mempersulit pemeliharaan.

Oleh karena itu, sambungan titik penggunaan harus ditempatkan sesuai dengan kebutuhan stasiun kerja sebenarnya. Penurunan cepat dan konektor yang sesuai dapat memberikan transisi yang lebih terorganisir dari pipa utama ke peralatan individual. Jika pengelolaan kelembapan penting, pengaturan tetesan juga harus mempertimbangkan perilaku kondensat dan persyaratan drainase.

Tata letak perpipaan udara tekan bengkel industri yang terencana membuat setiap outlet mudah diakses tanpa mengurangi efisiensi jalur distribusi utama. Keseimbangan antara aksesibilitas dan aliran udara sangat penting untuk bengkel dimana posisi peralatan dapat berubah seiring waktu.

Fleksibilitas Pemasangan Penting untuk Perluasan Bengkel

Tata letak bengkel jarang sekali tidak berubah. Peralatan produksi dapat direlokasi, alat pneumatik baru dapat ditambahkan, atau area kerja tambahan mungkin memerlukan udara bertekanan. Sebuah pipeline yang sulit untuk dimodifikasi dapat menjadi kendala ketika perubahan tersebut terjadi.

Perpipaan aluminium sangat cocok untuk pemasangan modular karena bobotnya yang relatif ringan membuat penanganan dan penempatannya lebih mudah. Pendekatan berbasis sambungan UPIPE memungkinkan pipa, siku, tee, katup, klem, dan komponen lainnya dirakit menjadi konfigurasi berbeda sesuai dengan tata letak bengkel.

Fleksibilitas ini juga dapat mempermudah perawatan. Bagian individual dapat diakses atau dimodifikasi tanpa memperlakukan seluruh jaringan sebagai struktur las permanen. Untuk bisnis yang merencanakan perluasan produksi secara bertahap, perpipaan udara bertekanan fleksibel untuk bengkel dapat memberikan kemampuan beradaptasi yang lebih besar dibandingkan tata letak yang dirancang hanya berdasarkan posisi peralatan saat ini.

Mencocokkan Kapasitas Pipa dengan Permintaan Udara Aktual

Pemilihan diameter pipa hanya berdasarkan ukuran outlet kompresor dapat menghasilkan jalur distribusi yang tidak efisien. Jaringan sebaiknya dievaluasi berdasarkan jumlah udara yang dibutuhkan pada titik-titik berbeda, termasuk permintaan simultan dari beberapa alat atau mesin.

Permintaan puncak sangatlah penting. Suatu saluran pipa mungkin tampak memadai selama operasi beban rendah namun mengalami penurunan tekanan yang nyata ketika beberapa perangkat pneumatik beroperasi bersama. Ukuran yang benar membantu menjaga aliran udara yang cukup tanpa meningkatkan biaya material secara tidak perlu.

Insinyur juga harus mempertimbangkan jarak antara kompresor dan titik penggunaan yang paling jauh. Ketika jarak distribusi meningkat, menjaga rute yang efisien menjadi lebih penting. Pipa udara bertekanan yang dirancang dengan baik untuk bengkel industri menggabungkan kapasitas pipa yang sesuai dengan perutean yang masuk akal untuk mendukung pengiriman yang stabil dalam kondisi pengoperasian yang berubah-ubah.

Merancang untuk Efisiensi Jangka Panjang

Harga pembelian perpipaan hanya satu bagian dari keseluruhan biaya. Konsumsi energi, kebocoran, pemeliharaan, tenaga kerja instalasi, dan modifikasi di masa depan semuanya dapat mempengaruhi nilai siklus hidup jaringan udara bertekanan.

Tata letak bengkel yang direncanakan dengan cermat dapat mengurangi kebutuhan untuk mengkompensasi kehilangan tekanan dengan meningkatkan keluaran kompresor. Hal ini juga dapat mempermudah deteksi kebocoran, penggantian komponen, dan perluasan jaringan. Keuntungan ini menjadi lebih berarti ketika pipeline melayani sejumlah besar stasiun kerja atau beroperasi secara terus menerus.

Pendekatan perpipaan paduan aluminium UPIPE menggabungkan ketahanan terhadap korosi, konstruksi modular, alat kelengkapan khusus, dan komponen penyegelan untuk memenuhi persyaratan praktis ini. Daripada berfokus pada satu fitur yang terisolasi, tata letak yang lengkap harus dikembangkan berdasarkan aliran udara yang stabil, koneksi yang aman, pemasangan yang efisien, dan kemampuan beradaptasi jangka panjang .

Daftar Periksa Praktis untuk Desain Perpipaan Bengkel

Sebelum memilih komponen, teknisi dan tim pembelian harus mengevaluasi seluruh rute distribusi. Faktor-faktor berikut memberikan titik awal yang berguna:

• Permintaan udara tekan total dan puncak

• Jarak dari kompresor ke setiap area kerja

• Diameter pipa utama dan cabang

• Jumlah dan posisi outlet

• Kuantitas dan geometri alat kelengkapan

• Persyaratan koneksi dan penyegelan

• Aksesibilitas untuk pemeliharaan

• Manajemen kondensat

• Kemungkinan relokasi peralatan

• Persyaratan ekspansi di masa depan

Daftar periksa ini membantu mencegah masalah umum dalam proyek perpipaan bengkel: memilih masing-masing komponen tanpa mempertimbangkan bagaimana komponen tersebut berinteraksi di seluruh jaringan. Tujuannya harus berupa jalur distribusi yang mempertahankan tekanan yang berguna namun tetap praktis untuk dipasang, dioperasikan, diperiksa, dan dimodifikasi.

Pertanyaan Umum

Apa yang mempengaruhi penyampaian tekanan dalam sistem udara bertekanan di bengkel?

Penyaluran tekanan dipengaruhi oleh diameter pipa, panjang rute, kebutuhan aliran udara, geometri fitting, batasan sambungan, dan kebocoran. Tata letak yang seimbang membantu meminimalkan hambatan yang tidak perlu antara kompresor dan titik penggunaan.

Apakah aluminium cocok untuk perpipaan udara bertekanan bengkel?

Ya. Aluminium menawarkan bobot yang rendah, ketahanan terhadap korosi, dan saluran internal yang mulus, sehingga cocok untuk distribusi udara bertekanan yang mengutamakan aliran udara bersih, fleksibilitas pemasangan, dan ketahanan jangka panjang.

Bagaimana seharusnya posisi saluran keluar udara bertekanan?

Outlet harus ditempatkan dekat dengan peralatan yang memerlukan udara bertekanan dengan tetap menjaga akses praktis untuk pengoperasian dan pemeliharaan. Posisi mereka juga harus sesuai dengan tata letak cabang secara keseluruhan dan pendekatan pengelolaan kondensat.

Bisakah alat kelengkapan menyebabkan hilangnya tekanan?

Ya. Siku, tee, katup, dan konektor dapat menimbulkan hambatan saat udara bertekanan berubah arah atau melewati titik sambungan. Geometri pemasangan yang efisien dapat membantu mempertahankan jalur aliran udara yang lebih terbuka.

Mengapa pencegahan kebocoran penting dalam perpipaan bengkel?

Kebocoran mengurangi jumlah udara bertekanan yang dapat digunakan dan dapat meningkatkan beban kerja kompresor. Sambungan yang aman dan penyegelan yang efektif membantu menjaga tekanan dan mengurangi kehilangan energi yang dapat dihindari.

Apa yang harus dipertimbangkan ketika memperluas jaringan udara bengkel?

Lokasi peralatan di masa depan, kebutuhan udara tambahan, kapasitas cabang, titik sambungan yang dapat diakses, dan kemampuan untuk mengubah tata letak yang ada harus dipertimbangkan sebelum pemasangan. Pendekatan perpipaan aluminium modular dapat membuat penyesuaian di masa depan menjadi lebih praktis.
